VMwareVsphere6.x安装文档

By | 2019年 10月 31日
0 Comment

1. VMware简介

VMware成立于1998年，2003年存储厂商EMC以6.35亿美元收购了VMware；2015年10月，戴尔宣布以670亿美元收购EMC，VMware 2018全年收入79.2亿美元。

官网：https://www.vmware.com/cn.html

1.1. 主要产品

Workstation Pro：面向windows的虚拟化
Fusion for Mac：面向Mac的虚拟化

ThinApp：是一款无代理应用虚拟化解决方案

Horizon：用于管理虚拟桌面(VDI)、应用和在线服务的领先平台
Horizon Cloud：用于托管虚拟桌面和应用的灵活计算平台
NSX for Horizon：一款虚拟桌面基础架构VDI(Virtual Destop Infrastructure)网络连接解决方案

VMware Enterprise PKS：面向多去企业和服务提供商的生产级Kubernetes
VMware vSphere Integrated Containers：用于传统应用和容器化应用的企业级容器基础架构

vSAN：经过闪存优化的vSphere原生存储，适用于私有云和公有云

VMware vSphere：业界领先的服务器虚拟化平台，作为基础平台，是任何云环境的理想之选

VMware vCenter Server：用于管理跨混全云的vSphere环境的集中式平台

VMware 5版本开始以后取消了原来的ESX版本，所以现在来讲，vSphere就是ESXI，官方文档以vSphere为主

2. 部署VMware vSphere

2.1. 准备DNS服务器

  • ip: 172.16.66.66
  1. yum安装bind
yum -y install bind

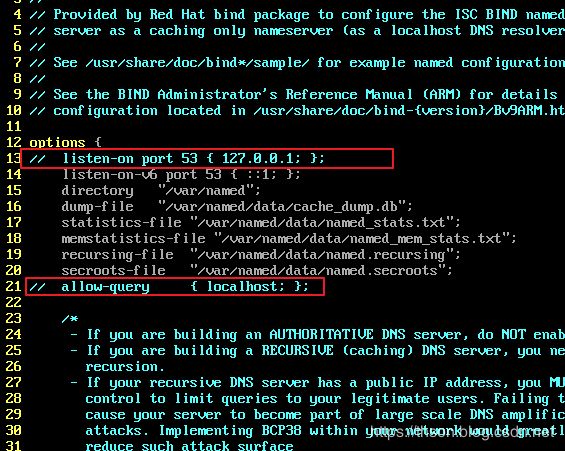

  1. 修改配置，允许被查询，如下图
vim /etc/named.conf
[外链图片转存失败(img-SjI2bcOf-1567509736537)(png/2019-09-03-14-33-37.png)]
  1. 添加域，添加下面语句在结尾
vim /etc/named.rfc1912.zones

zone "vcenter.com" IN {
    type master;
    file "vcenter.com.zone";
};

HTMLCopy

  1. 添加记录
vim /var/named/vcenter.com.zone

$TTL 1D
@ IN SOA master admin (0 1D 1H 1W 3H)
        NS master
master A 114.114.114.114
@ A 172.16.23.41
* A 172.16.23.41

172.16.23.41是我后面安装windows Server 2016设置的ip

2.2. 安装ESXI

2.2.1. 新建虚拟机

  1. 下载VMware vSphere 6.7
  2. 开始安装，新建虚拟机
    [外链图片转存失败(img-kMDcQM6Z-1567509736539)(png/2019-09-03-09-58-28.png)]
  1. 典型，下一步
    [外链图片转存失败(img-bDm5NrRc-1567509736540)(png/2019-09-03-09-58-43.png)]
  1. 稍后安装系统，下一步
    [外链图片转存失败(img-LkhDCELh-1567509736541)(png/2019-09-03-09-59-10.png)]

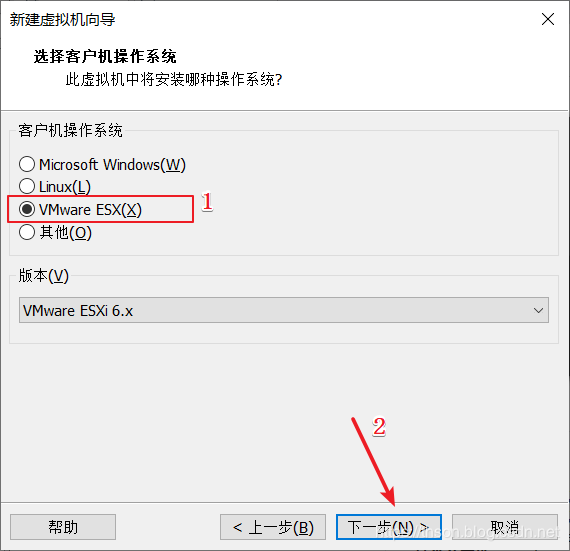

  1. 选择Vmware ESX,ESXi6.x版本
    [外链图片转存失败(img-06XPWB0D-1567509736541)(png/2019-09-03-09-59-50.png)]

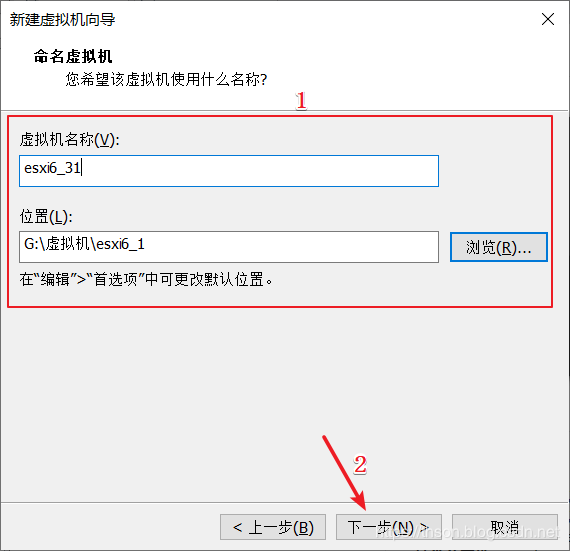

  1. 输入你的虚拟机名称和保存的位置，下一步
    [外链图片转存失败(img-HgLeDIo6-1567509736542)(png/2019-09-03-10-01-00.png)]

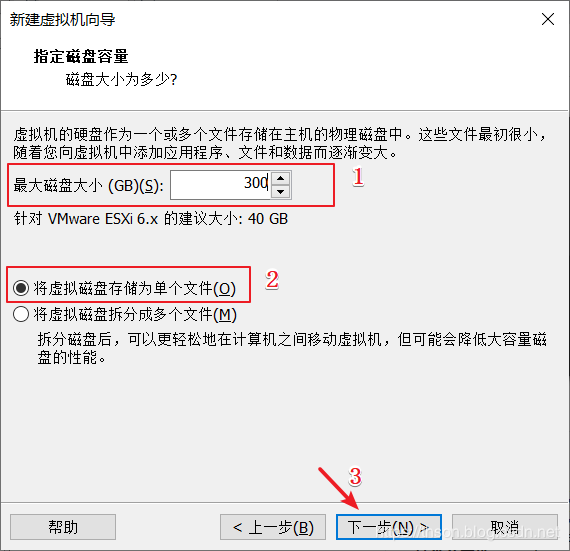

  1. 指定磁盘容量，下一步
    [外链图片转存失败(img-MCLP7z2h-1567509736542)(png/2019-09-03-10-01-23.png)]
  1. 下一步
    [外链图片转存失败(img-D6g1Mfqr-1567509736542)(png/2019-09-03-10-01-32.png)]
  1. 编译虚拟机设置
    [外链图片转存失败(img-WB3SMoQi-1567509736543)(png/2019-09-03-10-01-50.png)]
  1. 如图，4G内存，2核心，开启虚拟化
    [外链图片转存失败(img-qav8j608-1567509736543)(png/2019-09-03-10-02-40.png)]
  1. 选择vSphere6.7的光盘
    [外链图片转存失败(img-EEPR3qSf-1567509736544)(png/2019-09-03-10-12-58.png)]

2.2.2. 开始安装ESXI

  1. 启动虚拟机
    [外链图片转存失败(img-mYGRsryM-1567509736545)(png/2019-09-03-10-13-47.png)]
  1. Enter，继续
    [外链图片转存失败(img-ijE49TkF-1567509736545)(png/2019-09-03-10-14-43.png)]

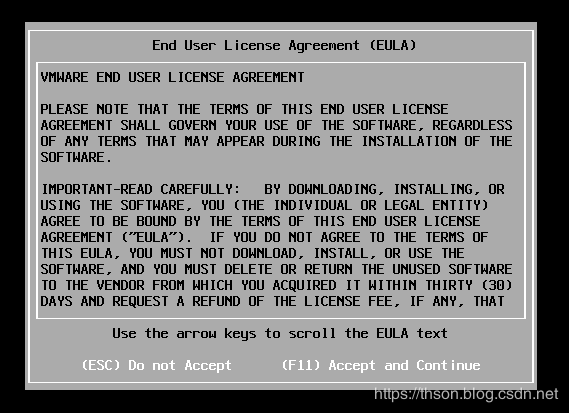

  1. 按F11同意
    [外链图片转存失败(img-84uUM2q2-1567509736546)(png/2019-09-03-10-15-05.png)]
  1. Enter继续
    [外链图片转存失败(img-jywE7NMn-1567509736546)(png/2019-09-03-10-16-31.png)]
  1. 选择你的键盘，Enter继续
    [外链图片转存失败(img-TQwLB3aU-1567509736547)(png/2019-09-03-10-16-47.png)]
  1. 输入root密码（需要一定的复杂度），Enter继续
    [外链图片转存失败(img-Zs2j8h8x-1567509736547)(png/2019-09-03-10-17-27.png)]
  1. F11开始安装
    [外链图片转存失败(img-kqCrgH36-1567509736548)(png/2019-09-03-10-18-04.png)]
  1. 安装完成，重启
    [外链图片转存失败(img-etE8uVS4-1567509736548)(png/2019-09-03-10-19-18.png)]

2.2.3. 配置ESXI

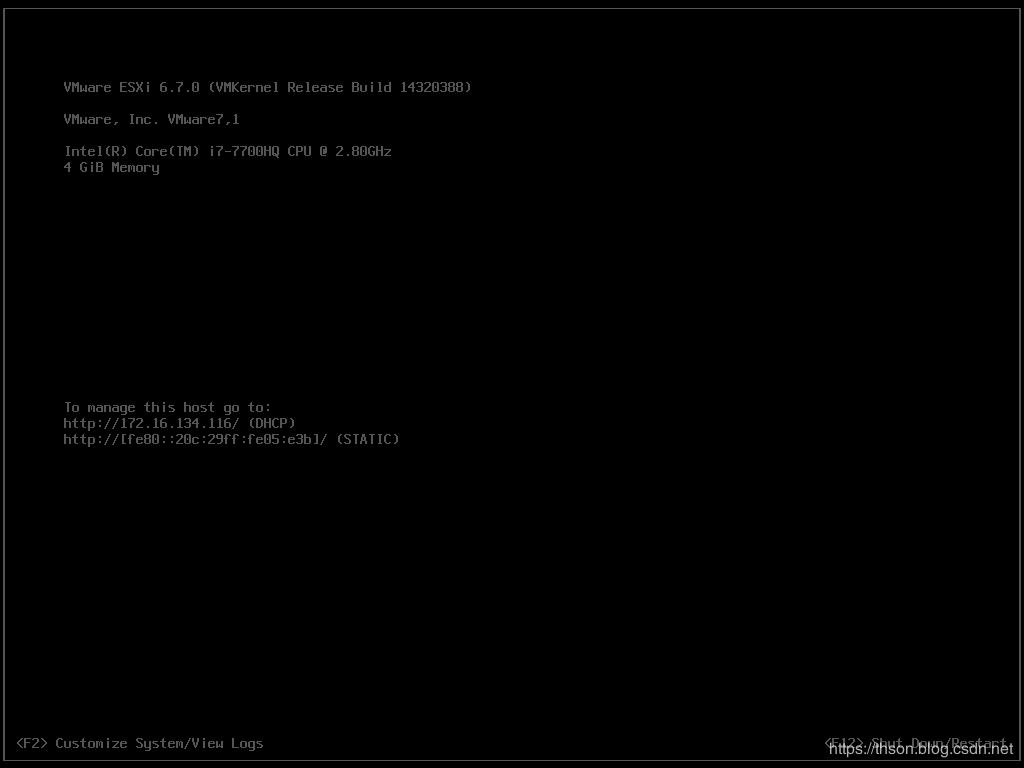

  1. 按F2进入配置
    [外链图片转存失败(img-GXIHmJBA-1567509736549)(png/2019-09-03-10-23-57.png)]
  1. 登录
    [外链图片转存失败(img-Xkr21sSu-1567509736549)(png/2019-09-03-10-24-23.png)]
  1. 网络
    [外链图片转存失败(img-q4498rKG-1567509736549)(png/2019-09-03-10-25-06.png)]

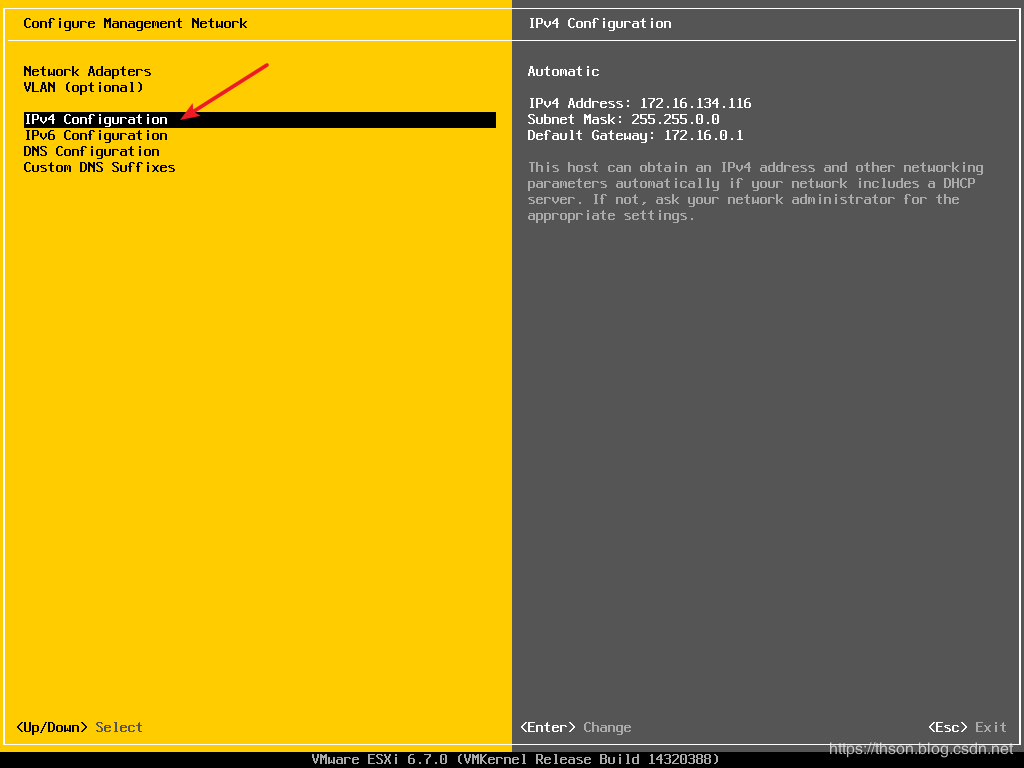

  1. 选择ipv4 configuration
    [外链图片转存失败(img-lUIghs2s-1567509736550)(png/2019-09-03-10-27-12.png)]
  1. ↑↓键到Set static...，Space键确定
    [外链图片转存失败(img-YSRvgEIs-1567509736550)(png/2019-09-03-10-28-04.png)]
  1. ↑↓键选择，修改ip地址，Enter确定
    [外链图片转存失败(img-316PTJwJ-1567509736550)(png/2019-09-03-10-29-16.png)]
  1. 按ECS退出，按Y键保存设置
    [外链图片转存失败(img-qTi5mFMU-1567509736551)(png/2019-09-03-10-30-00.png)]
  1. 修改ssh，选择Troubleshooting Options，按Enter
    [外链图片转存失败(img-XRUmcLwB-1567509736551)(png/2019-09-03-10-25-28.png)]
  1. Enter>键更改
    [外链图片转存失败(img-09MkKjma-1567509736552)(png/2019-09-03-10-38-30.png)]
  1. 浏览器登录
    [外链图片转存失败(img-GcFNNJXs-1567509736552)(png/2019-09-03-10-42-26.png)]

2.2.4. 添加网卡

  1. 虚拟机添加网卡
    [外链图片转存失败(img-flRs3lix-1567509736552)(png/2019-09-03-16-40-30.png)]
  1. exsi进入网络配置
    [外链图片转存失败(img-w74LBeFl-1567509736553)(png/2019-09-03-16-40-52.png)]
  1. 启动这张网卡
    [外链图片转存失败(img-z2rYyzKH-1567509736553)(png/2019-09-03-16-41-37.png)]

2.3. 安装windows Server2016

  1. 前面创建虚拟机的步骤相同，下一步
    [外链图片转存失败(img-eg5Urnuo-1567509736553)(png/2019-09-03-11-44-42.png)]
  1. 现在安装
    [外链图片转存失败(img-QUd0w552-1567509736554)(png/2019-09-03-11-44-57.png)]
  1. 点我没有产品密钥，
    [外链图片转存失败(img-yhHJYkSj-1567509736554)(png/2019-09-03-11-45-46.png)]
  1. 选最后一个，下一步
    [外链图片转存失败(img-iu37264p-1567509736554)(png/2019-09-03-11-46-16.png)]
  1. 我同意，下一步
    [外链图片转存失败(img-0rbl4BEA-1567509736554)(png/2019-09-03-11-46-41.png)]
  1. 自定义，
    [外链图片转存失败(img-FuURqm4F-1567509736555)(png/2019-09-03-11-46-54.png)]
  1. 新建分区
    [外链图片转存失败(img-xl2TMzUu-1567509736555)(png/2019-09-03-11-47-07.png)]
  1. 分1个区就够了，下一步
    [外链图片转存失败(img-UKvHsKgJ-1567509736555)(png/2019-09-03-11-47-46.png)]
  1. 开始安装了
    [外链图片转存失败(img-aSJk5jJH-1567509736556)(png/2019-09-03-11-51-31.png)]
  1. 设置密码
    [外链图片转存失败(img-NrNJqqHi-1567509736556)(png/2019-09-03-11-52-12.png)]

设置IP地址

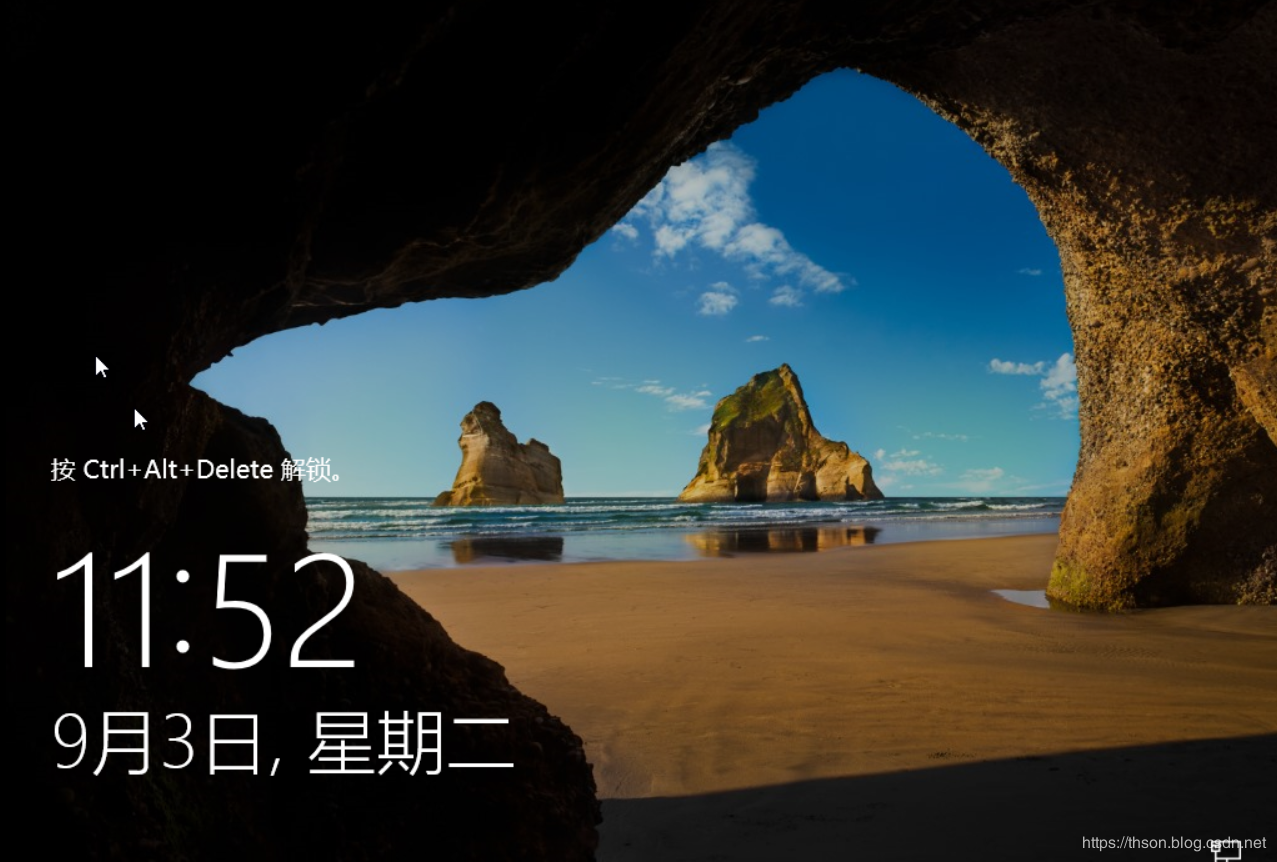

  1. 登录
    [外链图片转存失败(img-ugJuxPJT-1567509736557)(png/2019-09-03-11-52-49.png)]
  1. 设置IP地址与DNS，DNS写自己建的服务器
    [外链图片转存失败(img-TG9qElG1-1567509736557)(png/2019-09-03-12-07-27.png)]

安装vCenter

  1. 挂载驱动光盘
    [外链图片转存失败(img-fQIf27pk-1567509736558)(png/2019-09-03-11-59-12.png)]
  1. 运行，
    [外链图片转存失败(img-F9ONneTX-1567509736558)(png/2019-09-03-11-59-33.png)]
  1. 安装
    [外链图片转存失败(img-r8CPJlb3-1567509736558)(png/2019-09-03-12-01-54.png)]
  1. 下一步
    [外链图片转存失败(img-07VsreGF-1567509736558)(png/2019-09-03-12-02-16.png)]
  1. 同意，下一步
    [外链图片转存失败(img-t8j3QgtQ-1567509736559)(png/2019-09-03-12-02-33.png)]
  1. 下一步
    [外链图片转存失败(img-6XExkgAx-1567509736559)(png/2019-09-03-12-02-53.png)]
  1. 这个系统名称需要DNS可解析
    [外链图片转存失败(img-0vNocaoK-1567509736559)(png/2019-09-03-12-03-25.png)]
  1. 输入密码，需要一定的复杂度
    [外链图片转存失败(img-fLVHU2Ea-1567509736560)(png/2019-09-03-14-22-40.png)]
  1. 使用本地帐号，下一步
    [外链图片转存失败(img-qWXgIQsk-1567509736560)(png/2019-09-03-14-23-04.png)]
  1. 先嵌入式数据库，下一步
    [外链图片转存失败(img-2PCuV2ig-1567509736561)(png/2019-09-03-14-23-26.png)]
  1. 部署的端口，下一步
    [外链图片转存失败(img-TJoMDweO-1567509736561)(png/2019-09-03-14-23-48.png)]
  1. 选择部署的位置，下一步
    [外链图片转存失败(img-Nof7JSOl-1567509736561)(png/2019-09-03-14-24-11.png)]
  1. 加入客户体验提升计划，可选可不选，下一步
    [外链图片转存失败(img-Mt3QVO9t-1567509736562)(png/2019-09-03-14-24-28.png)]
  1. 安装
    [外链图片转存失败(img-QfQig2ZT-1567509736562)(png/2019-09-03-14-24-44.png)]
  1. 记住这个，有用
    [外链图片转存失败(img-QE8b210n-1567509736563)(png/2019-09-03-16-02-28.png)]
  1. 安装完成
    [外链图片转存失败(img-SNbaOc0e-1567509736563)(png/2019-09-03-14-47-55.png)]

3. 登录vcenter管理界面

  1. 浏览器连接，vcenter.com，如果你本机上没有连接DNS，可以修改hosts文件
    [外链图片转存失败(img-qOOdSpIz-1567509736564)(png/2019-09-03-16-01-23.png)]
  1. 登录
    [外链图片转存失败(img-Nw9clCE6-1567509736564)(png/2019-09-03-16-03-48.png)]

3.1. 添加管理主机

关于克隆的ESXI
如果克隆ESXI，添加主机的时候会报错
[外链图片转存失败(img-barwkDfY-1567509736565)(png/2019-09-03-18-06-32.png)]

  1. 新建数据中心
    [外链图片转存失败(img-lq9UuHVu-1567509736565)(png/2019-09-03-16-01-00.png)]
  1. 添加主机
    [外链图片转存失败(img-gPab0HRv-1567509736566)(png/2019-09-03-16-06-24.png)]
  1. 写你的ESXI的ip地址
    [外链图片转存失败(img-e8lYzzf1-1567509736566)(png/2019-09-03-16-07-00.png)]
  1. 帐号root，密码你自己写的密码
    [外链图片转存失败(img-avZiXdRr-1567509736566)(png/2019-09-03-16-07-53.png)]
  1. 是，
    [外链图片转存失败(img-fd9xof6P-1567509736567)(png/2019-09-03-16-08-08.png)]
  1. 你的摘要，下一步
    [外链图片转存失败(img-VLR4BuC5-1567509736567)(png/2019-09-03-16-08-19.png)]
  1. 许可证，下一步
    [外链图片转存失败(img-fjcs3xUc-1567509736568)(png/2019-09-03-16-08-35.png)]
  1. 禁用，下一步
    [外链图片转存失败(img-ND60Pjym-1567509736568)(png/2019-09-03-16-09-39.png)]
  1. 位置，没得选，只有一个，下一步
    [外链图片转存失败(img-9aBYPepP-1567509736568)(png/2019-09-03-16-10-20.png)]
  1. Finish
    [外链图片转存失败(img-Q1FKghfV-1567509736569)(png/2019-09-03-16-10-30.png)]
  1. 添加完成
    [外链图片转存失败(img-FA0ZxLl2-1567509736569)(png/2019-09-03-16-12-06.png)]

3.2. 上传镜像

  1. 选择存储，新建个文件夹
    [外链图片转存失败(img-ajZWqhdk-1567509736570)(png/2019-09-03-17-17-24.png)]
  1. 输入文件夹名
    [外链图片转存失败(img-H9CjypmL-1567509736570)(png/2019-09-03-17-17-36.png)]
  1. 上传文件
    [外链图片转存失败(img-ldbawJ5Z-1567509736570)(png/2019-09-03-17-18-17.png)]
  1. 上传完成
    [外链图片转存失败(img-kOPDHeSI-1567509736571)(png/2019-09-03-17-18-31.png)]

3.3. 创建虚拟机

  1. 添加虚拟机
    [外链图片转存失败(img-T4MzHAJH-1567509736571)(png/2019-09-03-16-21-52.png)]
  1. 创建新的虚拟机
    [外链图片转存失败(img-hourtrKo-1567509736572)(png/2019-09-03-16-22-07.png)]
  1. 起个名字，下一步
    [外链图片转存失败(img-VIilCECg-1567509736572)(png/2019-09-03-16-22-31.png)]
  1. 选择计算资源，下一步
    [外链图片转存失败(img-bdhrurAW-1567509736573)(png/2019-09-03-16-22-46.png)]
  1. 选择存储，下一步
    [外链图片转存失败(img-dQW7l7hy-1567509736573)(png/2019-09-03-16-23-09.png)]
  1. 根据你的版本选择，下一步
    [外链图片转存失败(img-xyaKavxf-1567509736574)(png/2019-09-03-16-23-38.png)]
  1. 选择版本，下一步
    [外链图片转存失败(img-OvDqVdmN-1567509736575)(png/2019-09-03-16-24-21.png)]
  1. 选择数据存储ISO文件
    [外链图片转存失败(img-nH4akz7V-1567509736576)(png/2019-09-03-17-19-21.png)]
  1. 选择你的镜像，也可以选内置的镜像
    [外链图片转存失败(img-6jkD0Lna-1567509736576)(png/2019-09-03-17-24-00.png)]
  1. Finish
    [外链图片转存失败(img-7YqP20e3-1567509736576)(png/2019-09-03-17-24-35.png)]
  1. 添加完成
    [外链图片转存失败(img-mgbMpVtD-1567509736577)(png/2019-09-03-17-26-09.png)]

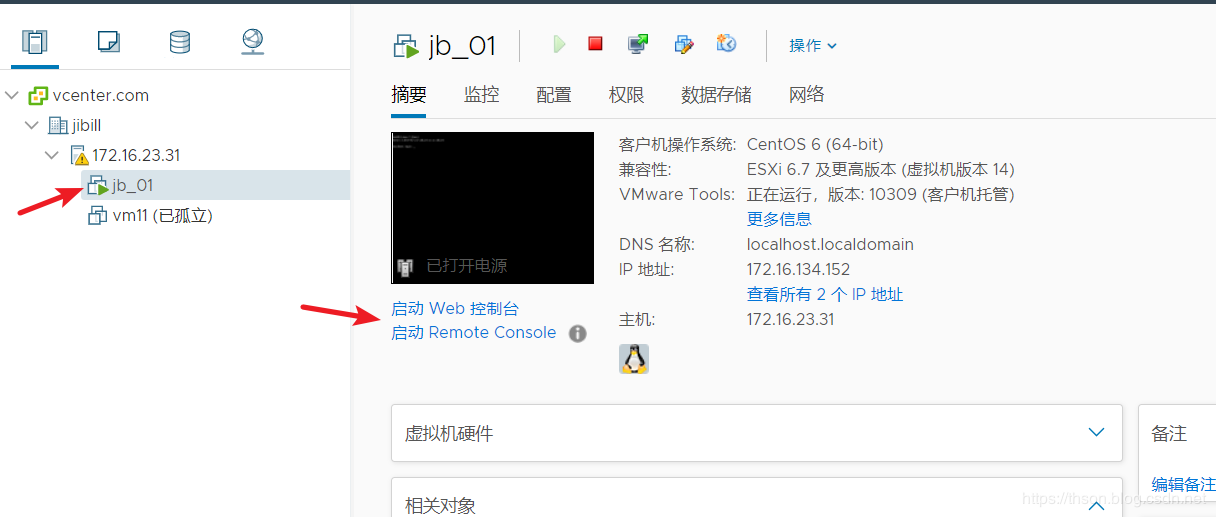

  1. 打开虚拟机
    [外链图片转存失败(img-8YUB71GH-1567509736577)(png/2019-09-03-17-26-42.png)]

3.4. 虚拟主机迁移

迁移前，保证你添加了2个以上的ESXI主机
[外链图片转存失败(img-gn3FLVNM-1567509736577)(png/2019-09-03-18-17-05.png)]

3.4.1. 添加网络

  • 保证各计算节点都要配置
  1. 添加网络
    [外链图片转存失败(img-8wDp68IH-1567509736578)(png/2019-09-03-16-31-14.png)]
  1. vmkernel网络适配器
    [外链图片转存失败(img-XkI8dRcK-1567509736578)(png/2019-09-03-16-49-23.png)]
  1. 选择现有交换机，浏览
    [外链图片转存失败(img-hvqjPlSv-1567509736578)(png/2019-09-03-16-49-48.png)]
  1. 只有一个，就他了，确定
    [外链图片转存失败(img-Vha1Vfoe-1567509736579)(png/2019-09-03-16-31-53.png)]
  1. 下一步
    [外链图片转存失败(img-gY9OHyCO-1567509736579)(png/2019-09-03-16-50-04.png)]
  1. 勾选服务vMotion，确定
    [外链图片转存失败(img-nSWfEmLK-1567509736579)(png/2019-09-03-16-50-55.png)]
  1. 设置静态ip地址，下一步
    [外链图片转存失败(img-wS8H3tZP-1567509736579)(png/2019-09-03-16-55-56.png)]
  1. Finish
    [外链图片转存失败(img-mmg20hQZ-1567509736580)(png/2019-09-03-16-56-04.png)]
  1. 创建完成
    [外链图片转存失败(img-juUs5SjX-1567509736580)(png/2019-09-03-16-57-03.png)]

3.4.2. 执行虚拟机迁移

  1. 迁移前把光盘取消挂载
    在这里插入图片描述

  2. 开始迁移
    [外链图片转存失败(img-pKeOd8K6-1567509736580)(png/2019-09-03-17-49-13.png)]

  1. 选择更改计算资源和存储
    [外链图片转存失败(img-uGz4KZcw-1567509736580)(png/2019-09-03-18-17-37.png)]
  1. 选另一个主机
    [外链图片转存失败(img-85TfJMv1-1567509736581)(png/2019-09-03-18-55-29.png)]
  1. 选择存储
    [外链图片转存失败(img-sZlxwvK3-1567509736581)(png/2019-09-03-18-55-41.png)]
  1. 网络选择前面创建的带有vMotion的网络
    [外链图片转存失败(img-l7usWc8M-1567509736581)(png/2019-09-03-18-55-57.png)]
  1. 选vMotion这项，下一步
    [外链图片转存失败(img-4Ktme1tK-1567509736582)(png/2019-09-03-18-56-09.png)]
  1. 开始迁移
    [外链图片转存失败(img-6T4W5t2x-1567509736582)(png/2019-09-03-18-56-18.png)]
  1. 正在迁移
    [外链图片转存失败(img-sr75QiM3-1567509736583)(png/2019-09-03-18-56-38.png)]
  1. 迁移成功
    [外链图片转存失败(img-dCAWm15P-1567509736583)(png/2019-09-03-19-14-07.png)]
  1. 测试下正常否
    在这里插入图片描述
